Fase 1

Máquina de tira-borbotos

Nesta primeira fase, modelámos em SolidWorks todos os componentes presentes no tira-borbotos.

O objeto e porquê

  • Desmontagem acessível: facilita a análise individual dos componentes.
  • Diversidade geométrica: combina formas simples, superfícies orgânicas e detalhes complexos.
  • Diferentes níveis de dificuldade: permite explorar vários desafios e técnicas de modelação 3D.

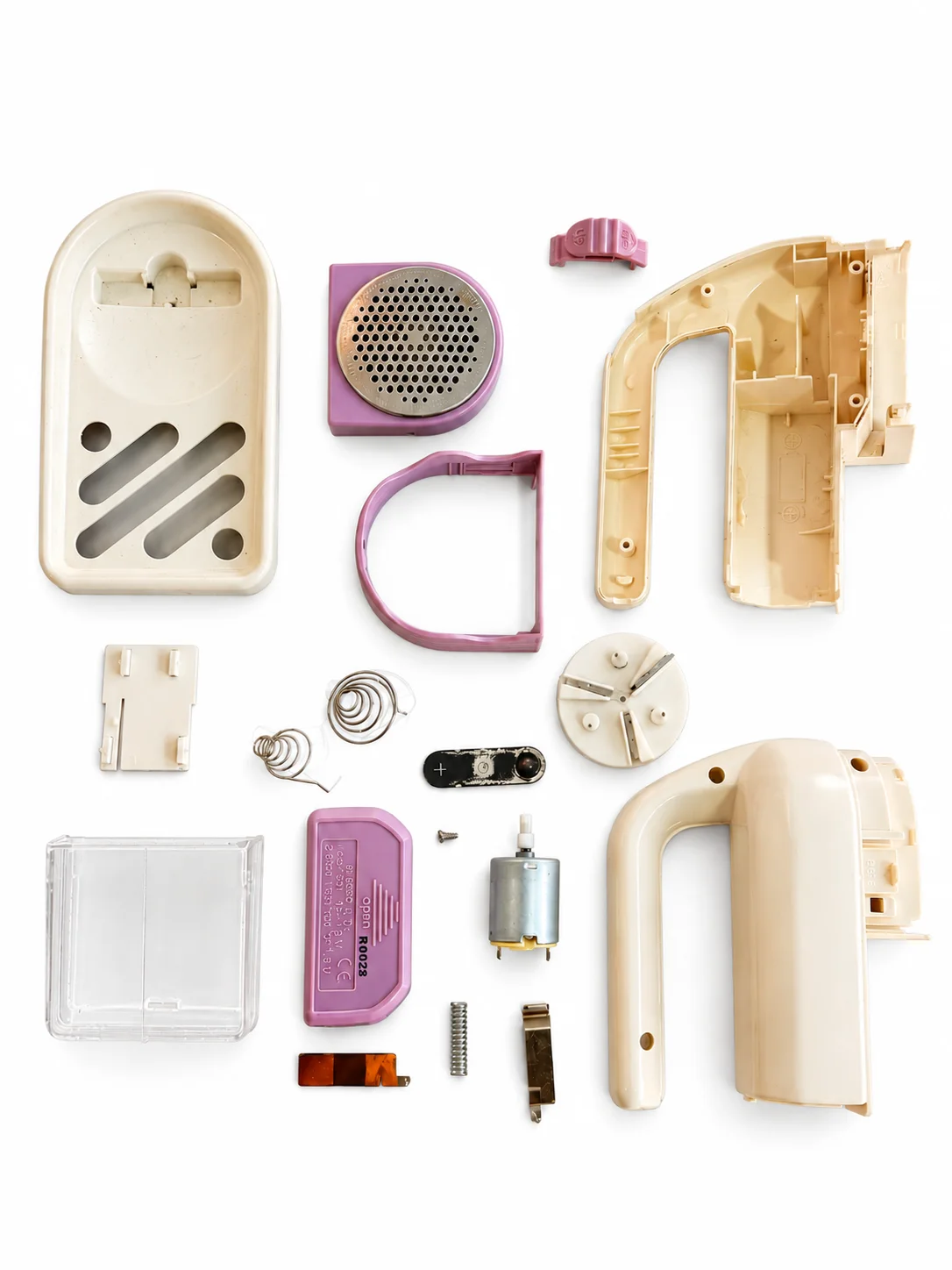

Componentes do tira-borbotos desmontado

Divisão de tarefas

Dividimos as tarefas a partir do nível de complexidade e do entendimento de cada participante do grupo sobre sistemas CAD. O Leonardo, por ter mais experiência em modelagem 3D, ficou com a carcaça e o botão do tira-borbotos. O restante dos componentes foi dividido entre a Laura e a Sofia.

MembroPeças na Fase 1Outras tarefas
SofiaDispenser de borbotos, lâmina, mola, motor, parafuso, pilha fina, pilha plana, parte circular da lâmina e encaixe da carcaçaApresentação e mini assembly
LauraBase do tira-borbotos, encaixe das molas, mola maior, mola menor, nível e proteção das lâminasDesenvolvimento do website
LeonardoCarcaça e botãoAssembly completo

Modelação

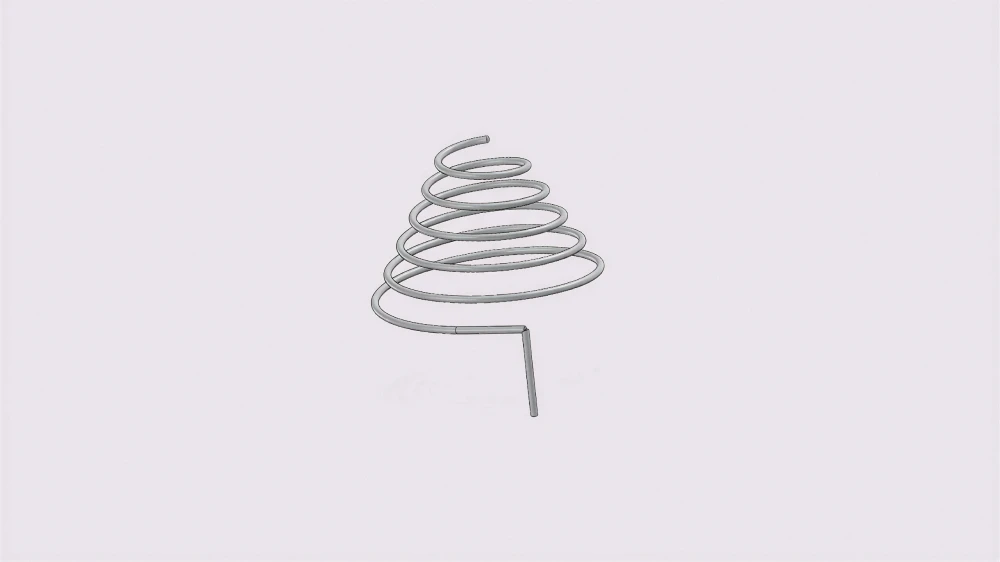

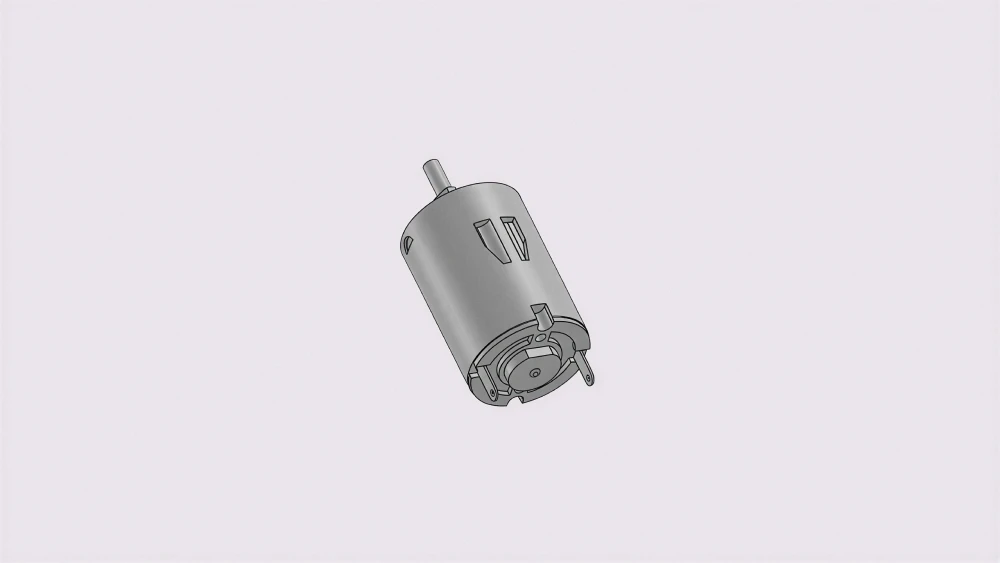

Sofia
Sofia

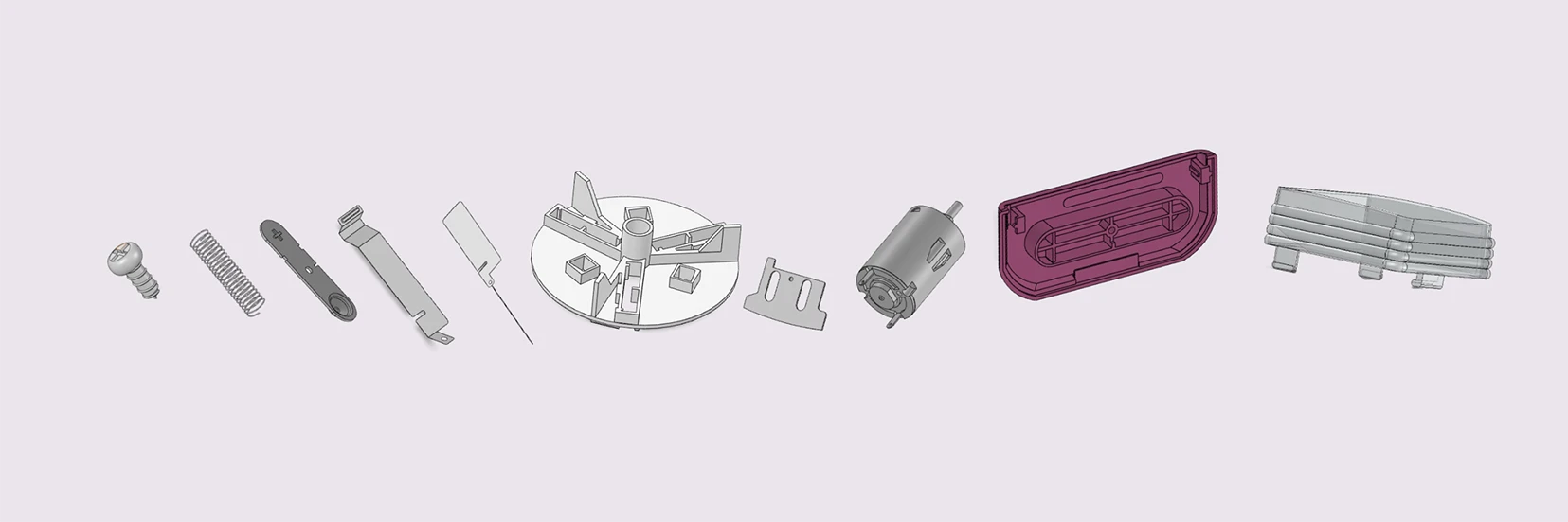

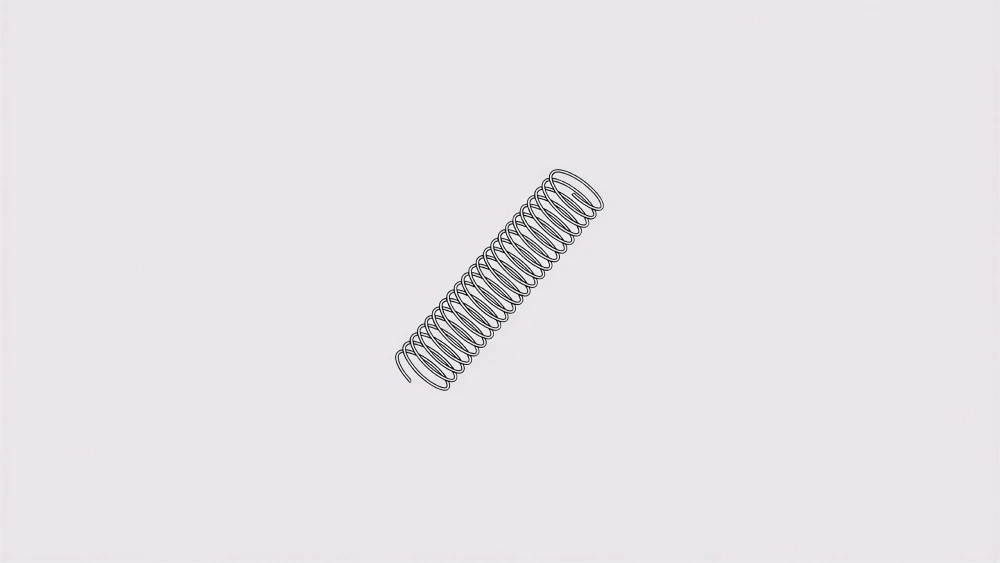

Peças modeladas pela Sofia

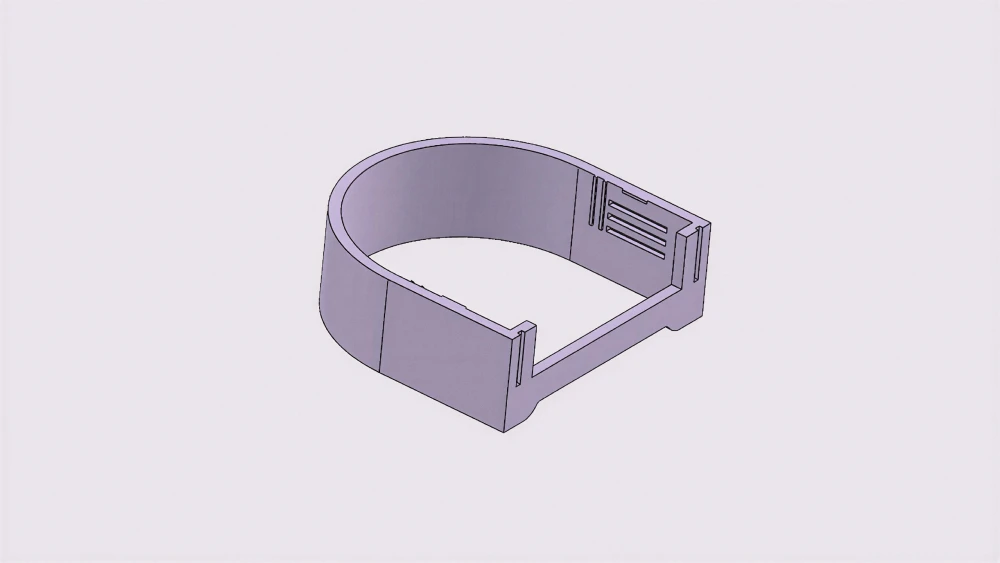

Laura
Laura

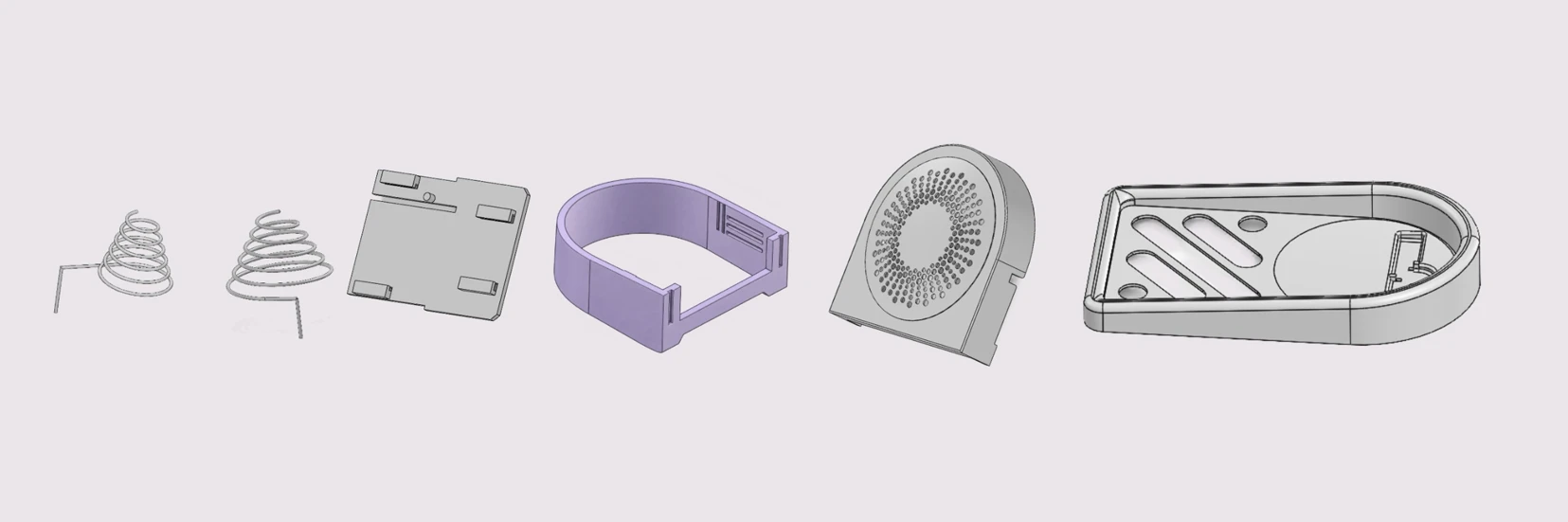

Peças modeladas pela Laura

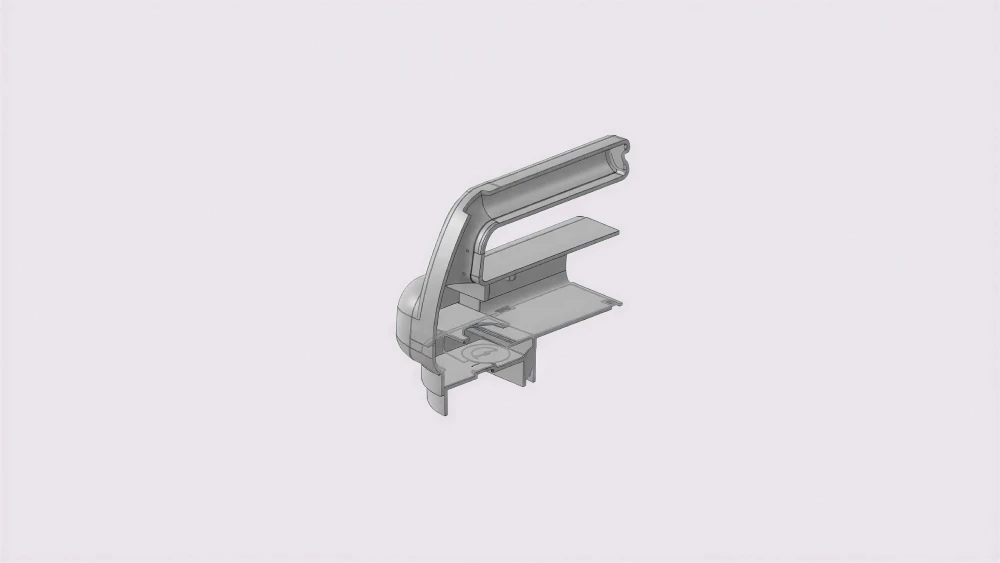

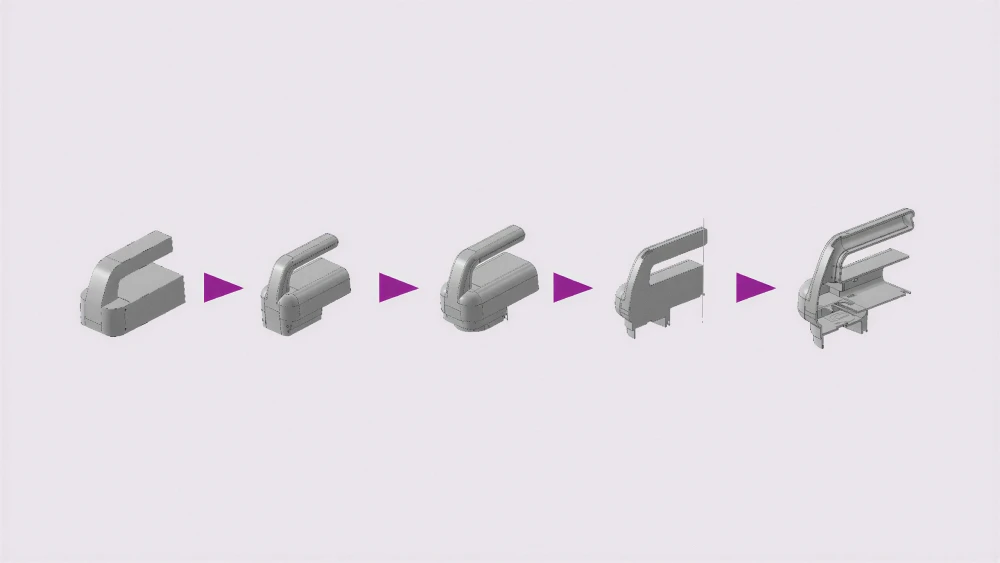

Leonardo
Leonardo

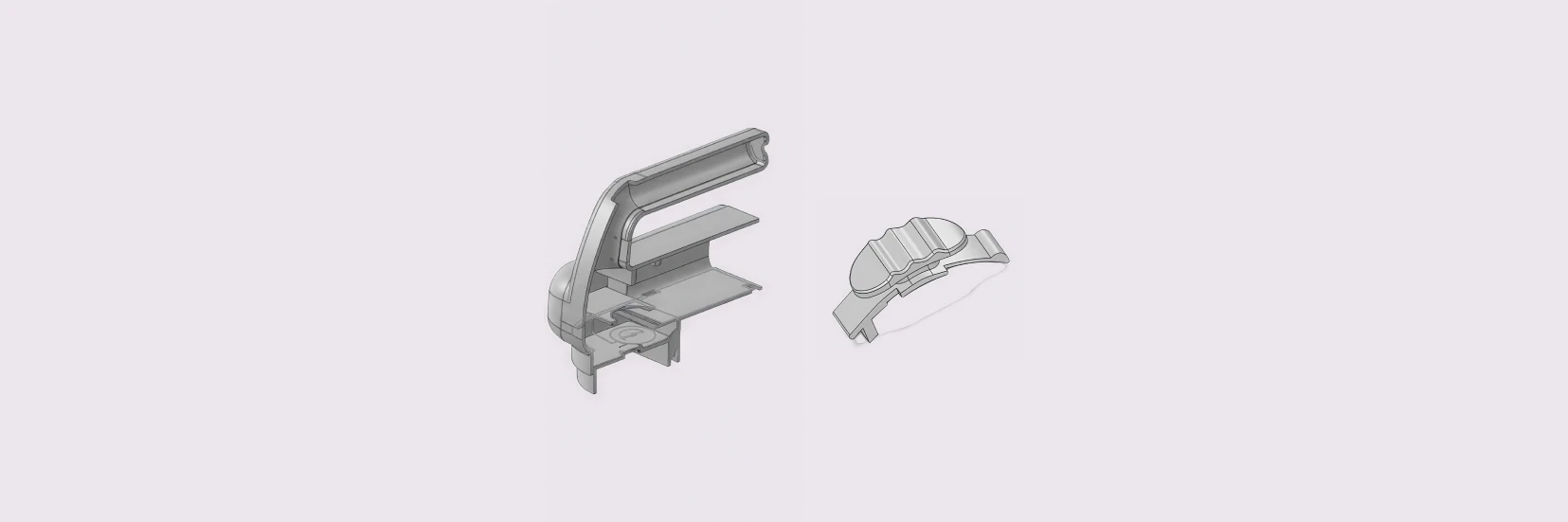

Peças modeladas pelo Leonardo

Desenhos técnicos

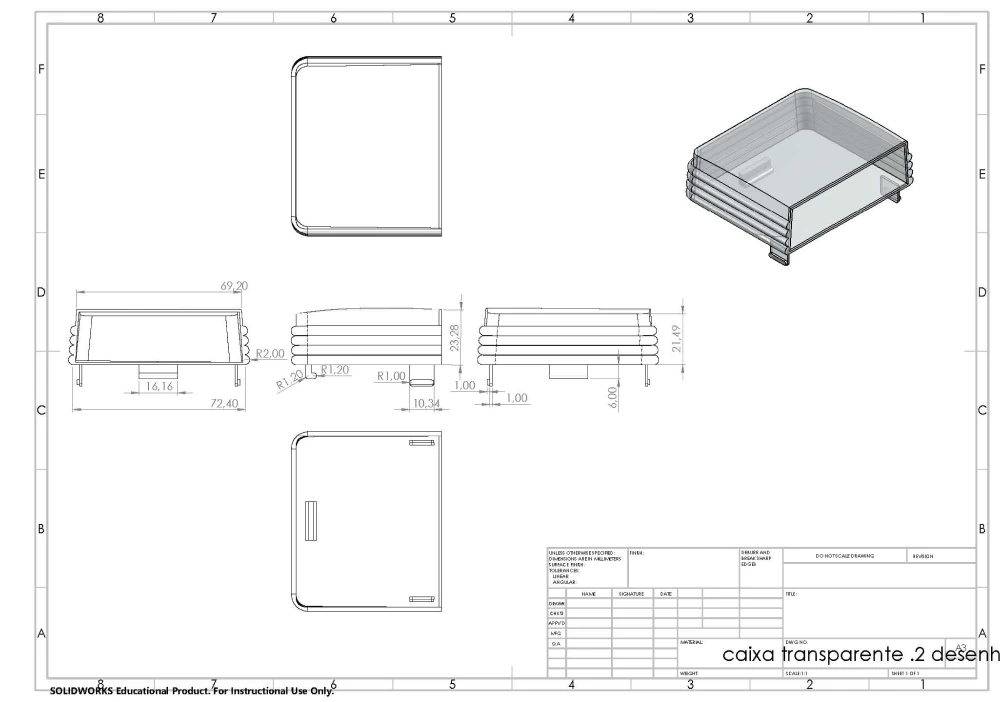

Desenho técnico — caixa

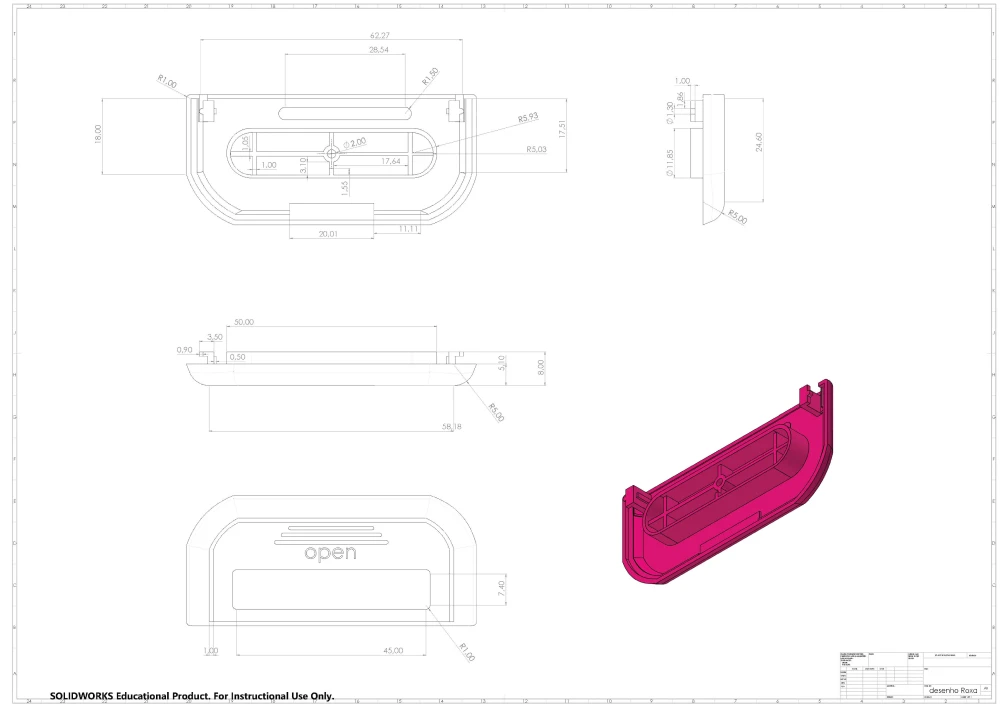

Desenho técnico — tampa

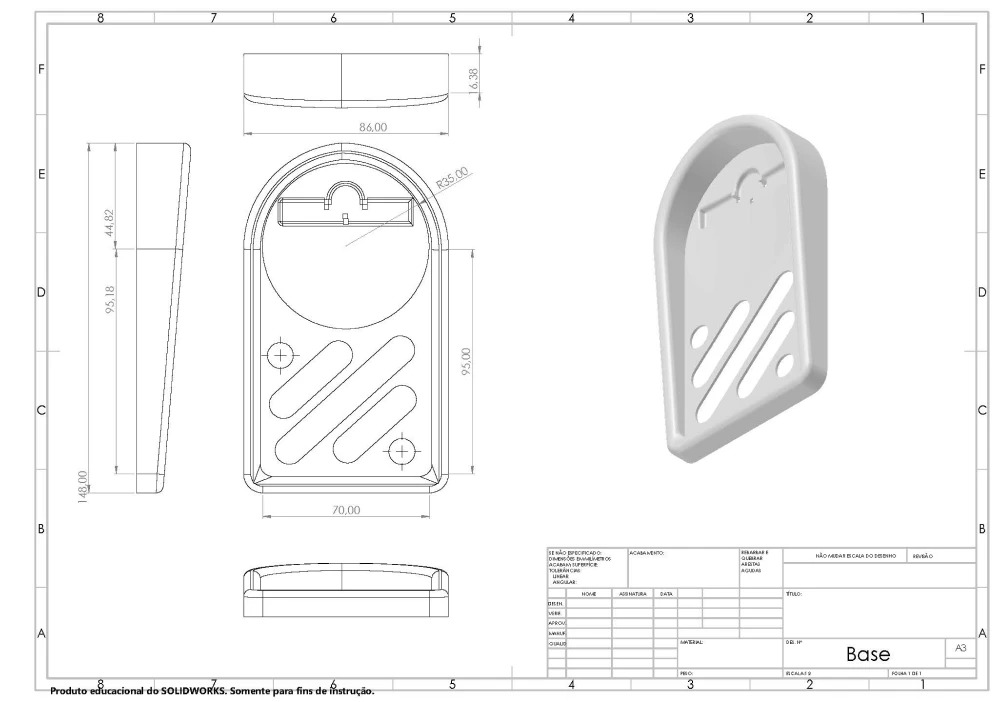

Desenho técnico — base

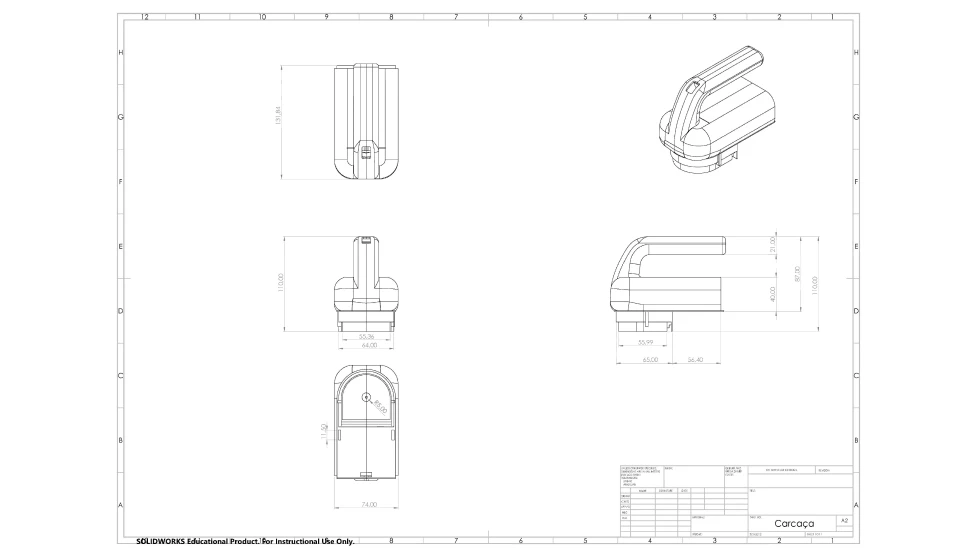

Desenho técnico — 4

Assembly

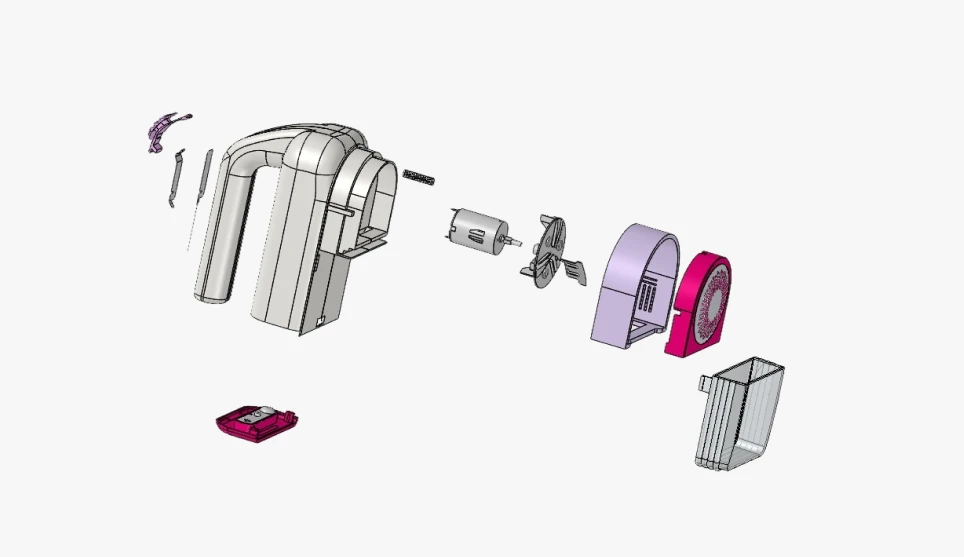

Assembly do tira-borbotos — foto inicial

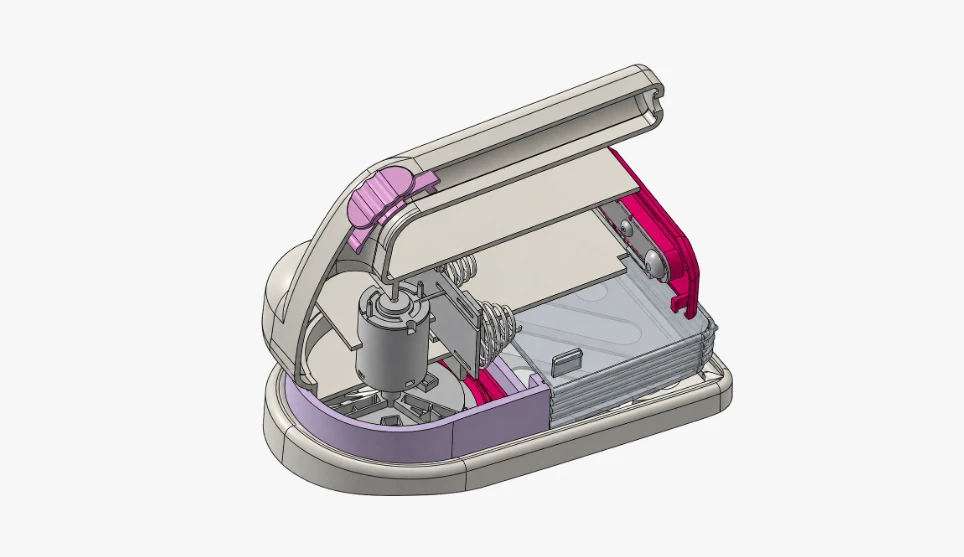

Assembly do tira-borbotos — 1

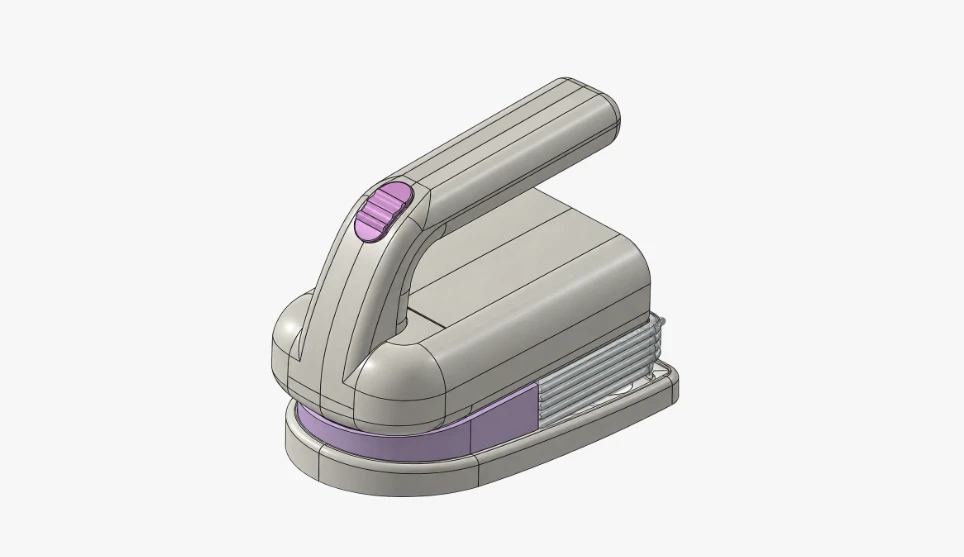

Assembly do tira-borbotos — 2

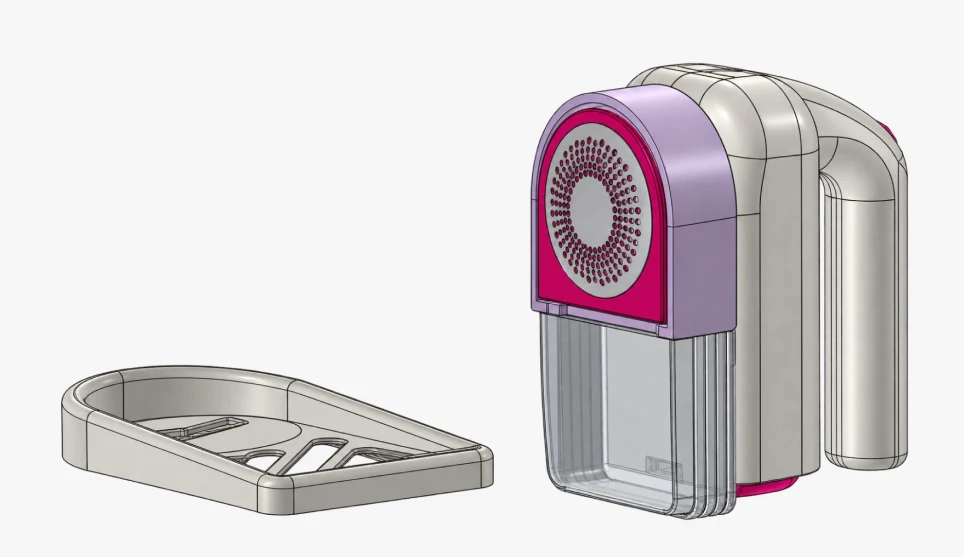

Assembly do tira-borbotos — 3

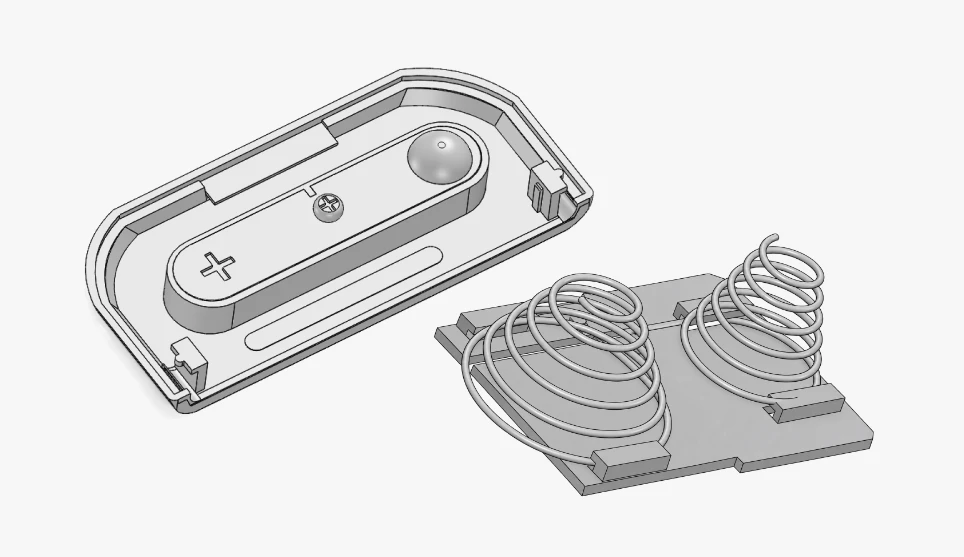

Mini assembly do tira-borbotos
Mini assembly

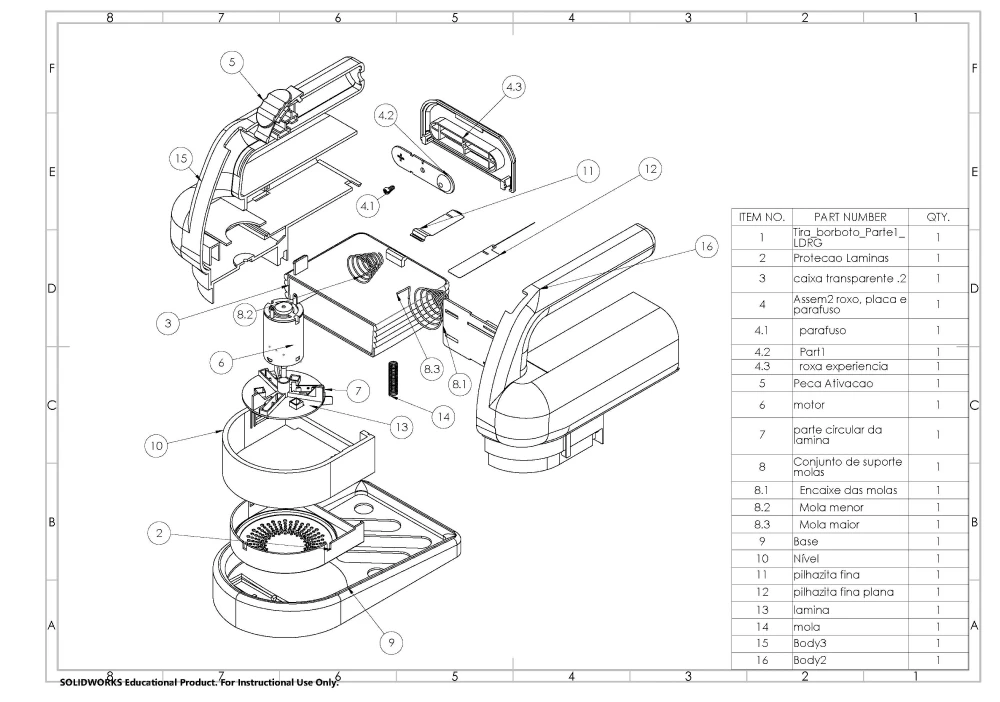

Desenho técnico do assembly

Desenho técnico do assembly
